机器应用

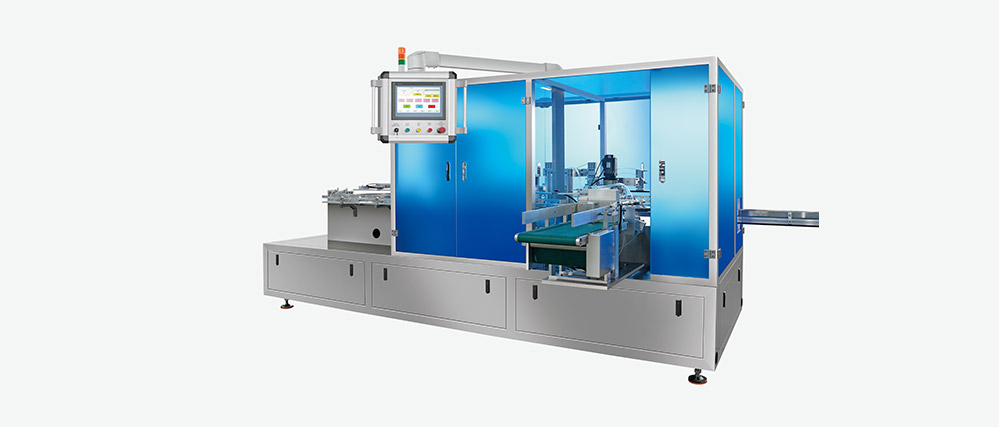

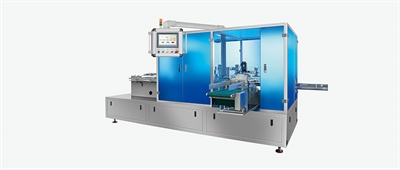

这是一台全自动上开盖式装盒机,它适用于各种产品比如文玩产品、咖啡产品、盐、意大利通心粉、洗衣粉、巧克力、宠物食品、西林瓶、香水瓶、酒店用品等。这台机器同时可以将不规则物体包装到盒子里,实现了侧推式装盒机无法实现的功能。它结合了世界先进技术和我们公司强大的设计团队,已经获得了多项专利设计。深受国内外客户喜爱。
主要技术参数
装盒速度 | 5-50盒每分钟(根据客户的盒子和产品) |
纸盒尺寸范围 | 最小: 60×90×50 mm |
纸盒质量要求 | 350-450g/m³ |
电源 | 380V 50HZ |
空气压力 | ≥0.6mpa |
重量 | 约1700kg |
外形尺寸 | 3920㎜×1850㎜×1950㎜(详见图纸) |

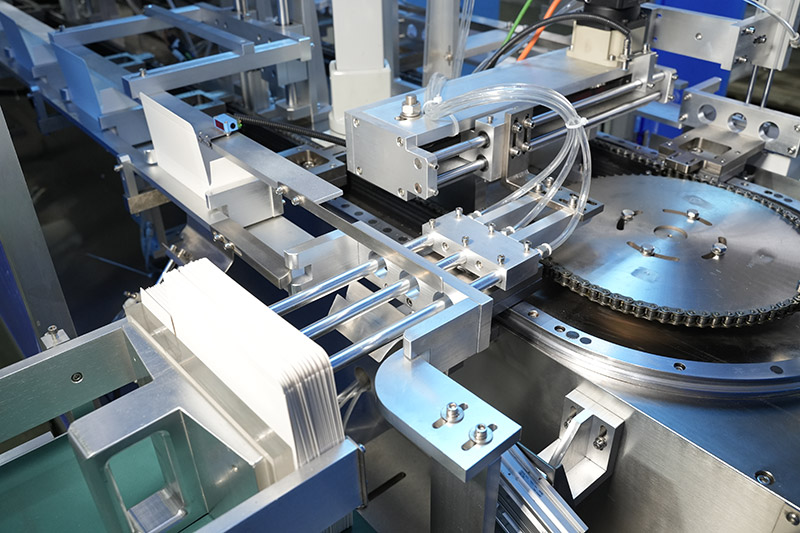

1、纸盒吸取
伺服传动,在触摸屏内完成吸取动作调整,简便易调整。

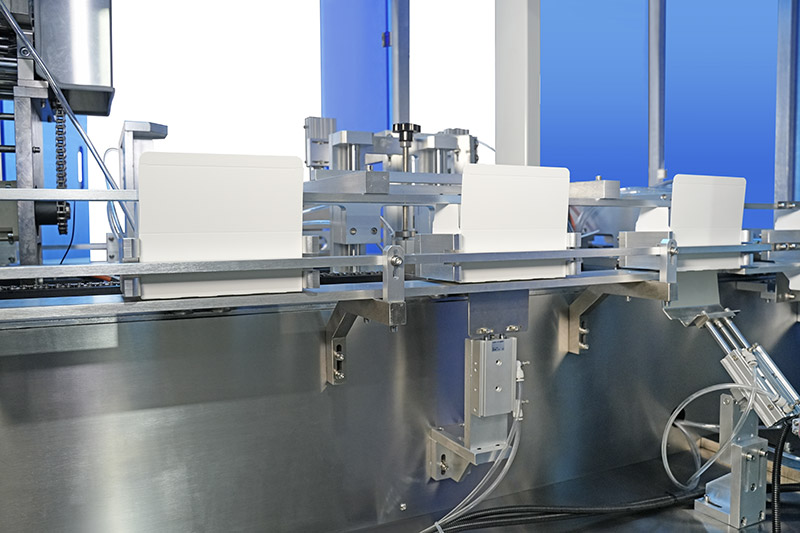

2、纸盒输送
整机采用全铝制模具及环形导轨的纸盒运送方式,区别于传统链条输送方式,可增加模具及设备整体使用寿命。

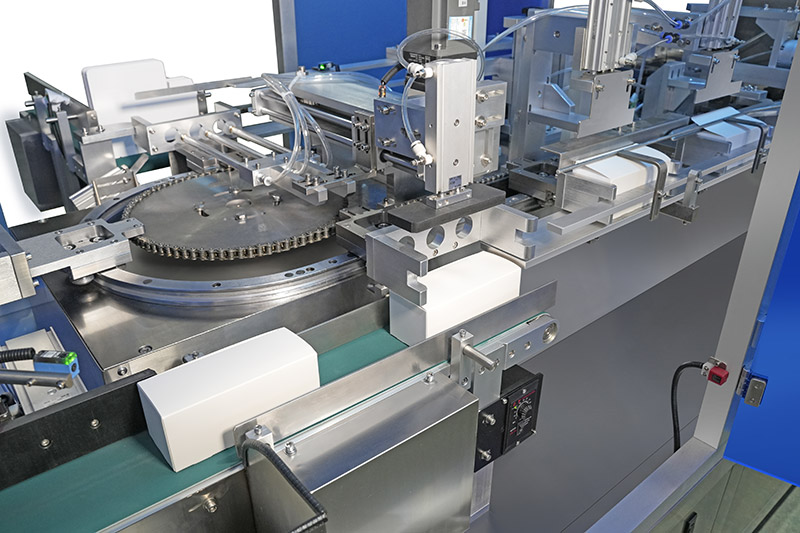

3、成品输出
成品输出增加盒内检测及剔除机构,确保成品输出均为合格产品.
序号 | 名称 | 型号及规格 | 制造厂家 | 数量 |
1 | PLC | SIMATIC S7-200 | 德国西门子 | 1 |
2 | 变频器 | SINAMICS V20 | 德国西门子 | 1 |
3 | 触摸屏 | SMART 700IE | 德国西门子 | 1 |
4 | 交流接触器 | LC1N1810 | 法国施耐德 | 1 |
5 | 空气开关 | OSMC32N3C32 | 法国施耐德 | 1 |
6 | 空气开关 | OSMC32N1C10 | 法国施耐德 | 1 |
7 | 开关电源 | PMC-24V50W1AA | 台湾台达 | 1 |
8 | 主电机 | R27DR2S80M4 | 德国SEW | 1 |
9 | 分度箱 | 100DS-3-270R | 山东 | 1 |
10 | 编码器 | E6B2-CWZ6C 1000P/R | 日本欧姆龙 | 1 |
11 | 光电传感器 | GTB6-N1212 | 德国西克 | 2 |
12 | 气源处理元件 | GFR30010-F1 PT | 台湾亚德客 | 1 |
13 | 电磁阀 | 4V210-08-B | 台湾亚德客 | 3 |
14 | 真空发生器 | ZH20DS-03-04-04 | 台湾亚德客 | 1 |
15 | 塑料泡沫消声器 | PAL04 | 台湾亚德客 | 1 |
16 | 气缸(压盒) | SDA25×50 | 台湾亚德客 | 2 |
17 | 罩壳 | 不锈钢 | 上海 | 1套 |
1 | PLC | SIMATIC S7-200 | 德国西门子 | 1 |
2 | 变频器 | SINAMICS V20 | 德国西门子 | 1 |
注:电器配置如有所更改恕不另行通知。
序号 | 名称 | 规格 | 单位 | 数量 | 备注 |
1 | 自动装盒机 | GSZ-60型 | 台 | 1 | |
2 | 使用说明书 | GSZ-60型 | 本 | 1 | 电子版 |
3 | 工具箱 | 中号 | 个 | 1 | |
4 | “一字”螺丝刀 | 4″ | 把 | 1 | |
5 | “十字”螺丝刀 | 4″ | 把 | 1 | |
6 | 活动扳手 | 8″ | 把 | 1 | |
7 | 活动扳手 | 12″ | 把 | 1 | |
8 | 内六角扳手 | 加长 | 套 | 1 | |
9 | 压力油壶 | 压力油壶 | 把 | 1 | |
10 | 呆扳手 | 8-10 | 把 | 1 | |
11 | 呆扳手 | 12-14 | 把 | 1 | |
12 | 尖嘴钳 | 6″ | 把 | 1 | |
13 | 钢丝钳 | 8″ | 把 | 1 | |
14 | 真空吸盘 | 只 | 2 |
如您有任何问题,欢迎您留言给我们,我们会在第一时间回复您。
